眾所周知，目前國內電力調度網都是通過SDH設備與PCM設備配合承載著電力生產所需的話音、遠動、計算機信息等數據。但PCM設備這款產品的專用性，需要成對使用，所以它在使用的過程中也存在著一些端弊。

調度中心、變電站、發電站等通信站點多而分散，每個變電站或發電站的業務通信種類較少，一般情況下只需傳送的電力調度數據主要有調度專線電話信息、行政電話信息和自動化遠動信息。而且目前變電站或發電站都采用傳統的點對點通信方式，即調度中心站與每一個變電站或發電站各配置一套PCM設備，如果有5個變電站的話，就等于調度中心有5臺PCM設備分別與5個變電站的5臺PCM設備點對點傳輸（如圖1）。針對于一般變電站的通信量也不大，每個站點也就是10~20路話路數左右就可以滿足需求，而一路2M通道可以傳輸30路話路，只占用了1/2左右的2M電路，所以這種組網方式并沒有充分利用2M電路。

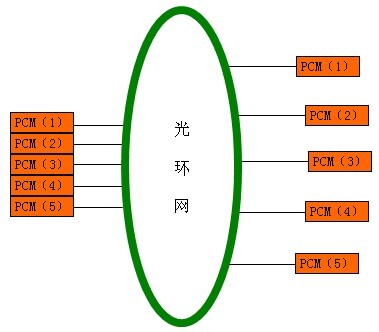

圖1（PCM設備點對點傳輸）

針對上述情況，數字交叉連接設備（DXC）可以很好的解決這一問題。它是一款能夠?qū)⑷我庖粋€64k時隙交叉連接，設備內部配有多路2M連接口，通過內置的交叉矩陣和軟件控制，某個E1端口的某個用戶時隙都可以連接到任意一個E1端口的任意一個用戶時隙，從而實現不同E1端口的時隙交叉連接功能。

數字交叉連接設備工作原理很簡單，它可以將第1路2M電路里的第1時隙數據交叉連接到第2路2M電路里的第1時隙數據，如果沒有數字交叉連接設備的話，第1路2M電路里的第1時隙只能與第1路2M電路里的第1時隙數據相連接。如圖2所示，來自調度中心的的2M電路PCM信號都分別帶有調度電話業務、遠動業務和會議電話業務等信息，被送至調度中心的64 Kbps數字交叉設備；64 Kbps數字交叉設備利用其時隙交叉功能，把來自5個遠端站不同PCM設這種情況充分利用了PCM板卡各個模塊插槽位，減少調度中心PCM板卡數量，節省資金。備的同一種業務挑選出來，匯聚成一個或多個2 Mbps信號。這一功能與郵局通過分揀郵件可大大提高郵遞員工作效率相似。這種情況大大提高了PCM板卡各個模塊插槽位利用率，減少調度中心PCM板卡數量，節省資金。

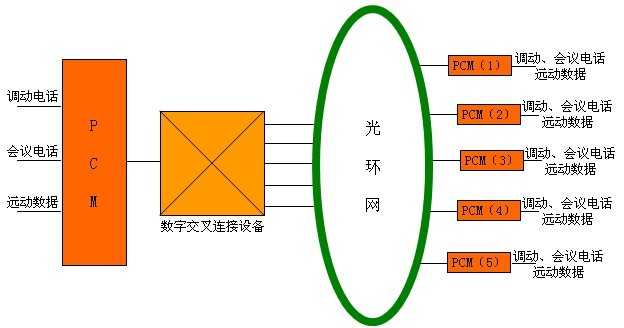

圖2（1臺PCM設備對應多臺PCM設備）

目前國內一些電力系統招標都配有數字交叉連接設備，當設備正常開通后卻忽略了這一點，使數字交叉功能并沒有真正的使用上。如果每一個變電站都使用點對點方式組網，日子長了，將浪費很多資源，而且不方便管理。通過本方案的分析后，相信大家都對數字交叉連接設備有了一定的了解，能夠很好的利用數字交叉連接設備組建一個的高效、穩定、安全、可靠的調度網運。
