PCM設備RS232數據接收、發送信號線可用電壓測量方法來區分，地線可以電阻測量法區分，方法如下（下面以ZMUX-30 PCM復用設備舉例）：

一、準備

1）1臺具有RS232用戶接口的ZMUX-30設備；

2）ZMUX-30設備工作電源（配有外置電源時需要交流220V，沒配有外置電源時需要直流-48V）；

3）1根CC4同軸頭的雙芯同軸線纜；

4）1個萬用表；

5）1根1米左右的網線；

6）1個RJ45水晶頭；

7）1把壓線鉗；

二、連接

1）ZMUX-30接上工作電源（PWR燈亮、LOS燈亮），用CC4-CC4雙芯同軸線纜將ZMUX-30的E1鏈路接口收、發自環起來（LOS燈滅）；

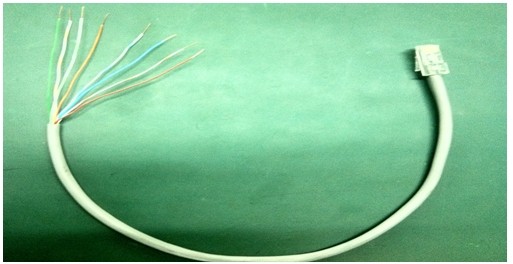

2）RS232用戶線纜用網線和1個RJ45水晶頭做，“如表1”，一邊壓RJ45水晶頭，一邊不壓頭，把網線皮拔掉，“如圖1”；

3）把ZMUX-30的RS232用戶接口接上用戶線纜，準備測試收、發、地。

表1

圖1

三、測量

1）首先需要找出RS232的三根信號線，“如表1”，藍、白藍、棕；

2）區分哪根信號線是地線的方法如下：

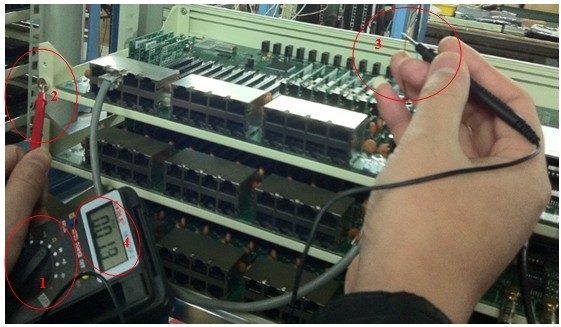

把ZMUX-30設備關電，再把萬用表打到電阻擋“如圖2”的“1”，一根表筆接ZMUX-30的設備地（機箱露銅的地方），“如圖2”的“2”，一根表筆接三根信號線的其中一根，“如圖2”的“3”，一根一根測量，只要測量到其中的一根線與設備地的阻值約為0歐“如圖2”的“4”，此線就為地線。

圖2

3）區分哪根信號線是收、發的方法如下：

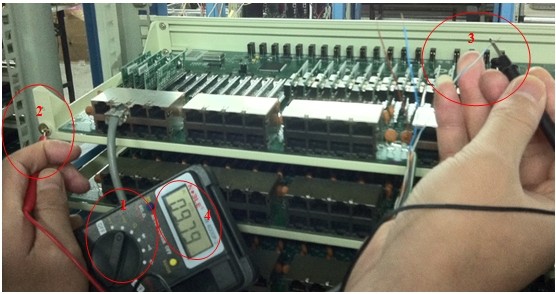

前面步驟已將ZMUX-30連接好。把設備開電，萬用表打到直流電壓檔“如圖3”的“1”，一根表筆接ZMUX-30的設備地（機箱露銅的地方）“如圖3”的“2”，一根表筆接剩下二根信號線的其中一根“如圖3”的“3”，一根一根測量，只要測量到其中的一根線與設備地的電壓約為9V或-9V左右，“如圖3”的“4”，此線就為信號“發”線。剩下最后一根為信號“收”線，需要注意的是，“收”線是無電壓的。

圖3

四、結論

由測量結果得出，RS232收、發、地信號線如下表（表2）所示：

表2

五、RS232信號線連接方法

收接發、發接收、地接地，或者說地接地、有電壓的接無電壓的、無電壓的接有電壓的。
